Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Friendship Machinery
Orzecznictwo: CE, ISO
Numer modelu: HYJ-60
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: Customized
Szczegóły pakowania: Drewniane pudełko, standardowe opakowanie morskie
Czas dostawy: 20 do 30 dni roboczych
Zasady płatności: T/T, akredytywa
Możliwość Supply: 5-30 zestawów miesięcznie
- prędkość prostowania: |
6,5 m/min |
- materiał z rolki prasowej: |
42GrMo |
- materiał z walców napędzanych: |
Sforsowanie 40Cr |
Produkcja: |
Linia produkcyjna wiązki H |
- silnik napędzany: |
5,5 kW |
- maksymalne ciśnienie systemu: |
14MPa |
- prędkość prostowania: |
6,5 m/min |
- materiał z rolki prasowej: |
42GrMo |
- materiał z walców napędzanych: |
Sforsowanie 40Cr |
Produkcja: |
Linia produkcyjna wiązki H |
- silnik napędzany: |
5,5 kW |
- maksymalne ciśnienie systemu: |
14MPa |

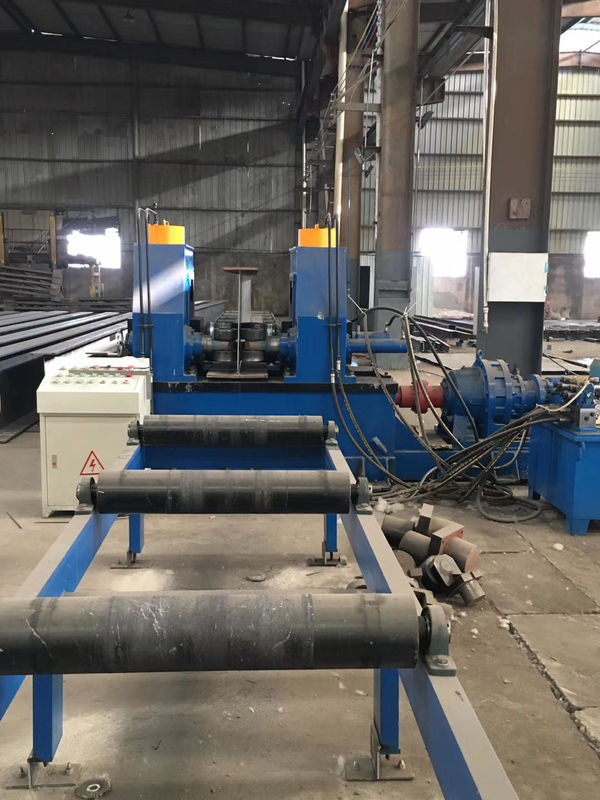

HYJ-60 H maszyna hydrauliczna do wyprostowywania pasów
1. Parametry techniczne
● Szerokość kołnierza: 200-800 mm
● Maksymalna grubość kołnierza: 6-60 mm (tylko stal Q235)
● Minimalna wysokość siatki: 200 mm (jeśli siatka ma wysokość od 200 do 350 mm i grubość flanszy mniejsza niż 16 mm, należy użyć małych rolków wyprostowujących,przy użyciu głównego walca wyprostowującego wysokość siatki musi być większa niż 350 mm)
● Układ napędowy:
- typ silnika napędzanego i redukcji: BWED-15KW-4P
- marka reduktorów: Changzhou Wunan, Chiny
- prędkość prostowania: 6,5 m/min
- materiał z walców prasowych: 42 GrMo
- materiał z walcowanych rol: 40Cr
● System hydrauliczny:
- silnik napędzany: 5,5 kW
- maksymalne ciśnienie układu: 14Mpa
- ogólne ciśnienie robocze: 10Mpa
- połączenie cylindrowe: sprzęgło kulkowe i gniazdowe
● Siła napędowa: 15 kW
● Stosunek grubości i szerokości flanszu (materiały przedmiotu to Q235)
| T | 12-14 | 14-20 | 20-24 | 26-30 | 30-35 | 40-50 | 50-60 |
| W | 200-800 | 250-800 | 280-800 | 300-800 | 350-800 | 400-800 | 600-800 |
| - typ silnika napędzanego i reduktorów | BWED-15KW-4P |
| - marka reduktorów | Changzhou Wunan, Chiny |
| - prędkość wyprostowania | 60,5 m/min |
| - materiał z rolki prasowej | 42GrMo |
| - materiał z walców napędzanych | Sforsowanie 40Cr |
| - silnik napędzany | 5.5 kW |
| - maksymalne ciśnienie systemu | 14Mpa |
| - ogólne ciśnienie robocze | 10Mpa |
| - połączenie cylindrów z suwakami | sprzęgło kulkowe i gniazdkowe |
| ● Główna moc napędowa | 15 kW |
2. Wykonaniei cechy
Maszyna do hydraulicznego wyprostowania wiązki H jest używana do korekty kołnierza wiązki H. Poprzez zasadę dźwigni i elastycznego odzysku,zgięcia płaszczyzny wiązki I lub wiązki H, gdy wiązka przechodzi przez otwór.
Sprzęt składa się z silnika elektrycznego, reduktoru, urządzenia korygującego koło napędowe, cylindra podnoszącego inicjatywę, poprzednika, urządzenia głównego, stojaka, układu hydraulicznego,przedni/pozatrzny stojak z podnoszącymi się rolkami typu wahadłowy i elektryczny układ sterującyMechanizm korygujący jest kompaktowy, solidny i łatwy w obsłudze.
